Вах-вах!

Question

Вольтамперной характеристикой (ВАХ) нелинейного элемента называют зависимость силы тока $I$, текущего через элемент, от напряжения $U$ на нём.

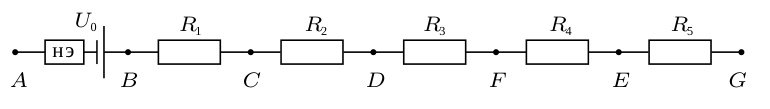

С помощью мультиметра, проводов и серого ящика, содержащего нелинейный элемент НЭ, идеальный источник напряжения $U_0$ и набор из пяти резисторов, включённых последовательно (см. рисунок), снимите зависимость силы тока $I$, текущего через нелинейный элемент, от напряжения $U_{AB}$ на контактах $A$ и $B$.

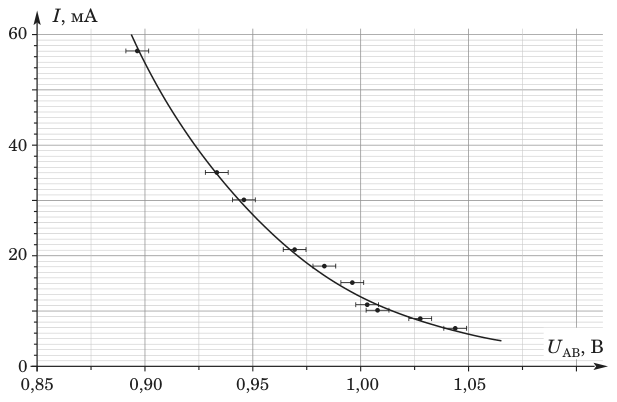

Постройте график полученной зависимости в формате А5.
Считая известным, что при $I = 20$ мА напряжение на нелинейном элементе равно $U = 0{,}63$ В, получите ВАХ нелинейного элемента для диапазона $10$ мА $< I < 60$ мА и представьте её в виде таблицы и графика в формате А5 с указанием абсолютных погрешностей величин.

Погрешность мультиметра во всех режимах равна $1\%\pm 2$ ед. последнего разряда.

Запрещено! Использовать мультиметр в режиме амперметра и закорачивать проводом контакты $A$ и $B$.

Оборудование: серый ящик, соединительные провода с зажимами типа «крокодил» — 2 шт, мультиметр.

Accepted Answer

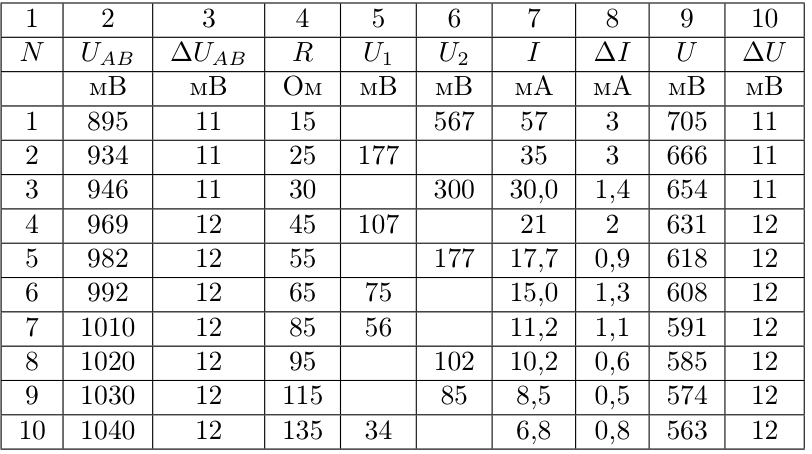

$U_0 \approx 1{,}6$ В. ВАХ при $I = 57;\ 35;\ 30{,}0;\ 21;\ 17{,}7;\ 15{,}0;\ 11{,}2;\ 10{,}2;\ 8{,}5;\ 6{,}8$ мА (погрешность $\pm 3$, $\pm 3$, $\pm 1{,}4$, $\pm 2$, $\pm 0{,}9$, $\pm 1{,}3$, $\pm 1{,}1$, $\pm 0{,}6$, $\pm 0{,}5$, $\pm 0{,}8$ мА) соответствуют $U$ = 705, 666, 654, 631, 618, 608, 591, 585, 574, 563 мВ (погрешность $\pm 11$–$12$ мВ).
