Двойной диодный ключ

Question

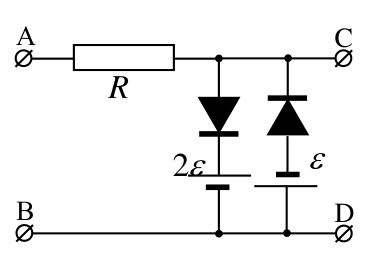

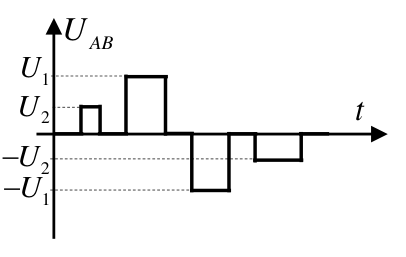

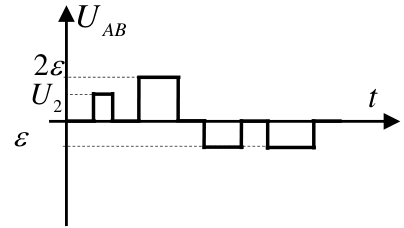

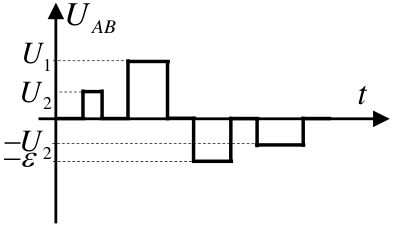

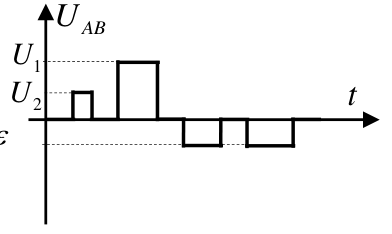

Диодом называется устройство, которое пропускает электрический ток только в одном направлении. Рассмотрите работу схемы, которая называется двойным диодным ключом с ограничением напряжения (см. рисунок). Пусть к точкам $AB$ электрической цепи («вход» цепи) прикладывают электрическое напряжение, график которого в зависимости от времени приведен на рисунке. Постройте графики зависимости напряжения на участке $CD$ («выход» цепи) от времени в случае различных соотношений между величинами $U_1$, $U_2$, $\varepsilon$ и $2\varepsilon$. Предложите возможные варианты использования такой схемы. Значения ЭДС и сопротивления резисторов даны на рисунке, диод считать идеальным — его сопротивление «в прямом» направлении (в направлении стрелки в обозначении диода) считать равным нулю, сопротивление диода в обратном направлении является бесконечно большим. Сопротивления источников равны нулю.

Accepted Answer

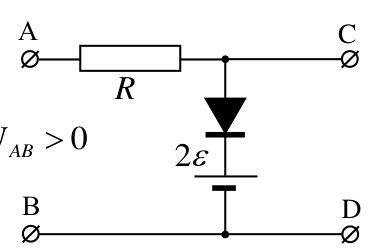

Если напряжение $U_{AB}>0$, диод в правом участке будет закрыт при любых значениях этого напряжения, и этот участок можно не рассматривать (он, фактически, является разрывом цепи). Поэтому при $U_{AB}>0$ данная в условии цепь эквивалентна цепи, изображенной на рисунке. (При $U_{AB}<0$ «работает» второй участок цепи). Так как сопротивление источника равно нулю, из закона Ома для участка цепи, содержащего ЭДС, заключаем, что при любом токе через источник напряжение на участке $CD$
