Переворот деталей между конвейерами

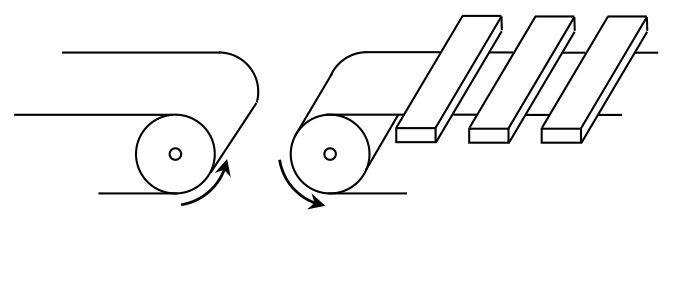

3/10Детали, движущиеся по правому конвейеру, надо передать на левый конвейер, переворачивая их при этом «вверх ногами». Предложите простейшее решение, применив всего одно дополнительное устройство. Нарисуйте соответствующий чертеж. Длина деталей больше ширины конвейера.
▶Показать разборСкрыть разбор

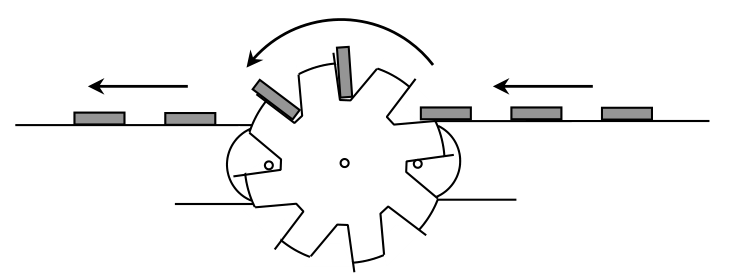

РешениеМежду двумя транспортерами нужно расположить два диска с прорезями, диаметр которых больше расстояния между транспортерами, и которые надеты на одну ось, длина которой чуть больше ширины транспортеров. Тогда транспортеры не будут мешать дискам вращаться, а поскольку ширина деталей больше ширины транспортера, детали будут входить в прорези дисков. Диски и будут перемещать детали на второй транспортер, одновременно их переворачивая (см. рисунок).
