Висячий мост

  1. Висячий мост

    ВсОШ 2016/17, 9 кл.
    5/10

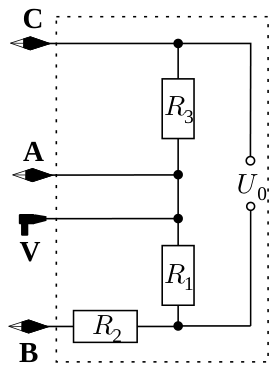

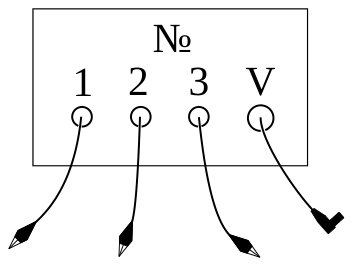

    Проведите исследование электрических параметров «серого ящика», содержащего три резистора и идеальный источник постоянного напряжения \(U_0\). Общий вид и схема ящика приведены на рисунках.

    Рисунок
    1. Запишите номер выданного ящика.

    2. Установите соответствие между выводами 1, 2, 3 и точками \(A\), \(B\), \(C\) схемы «серого ящика» (рис.).

      Рисунок

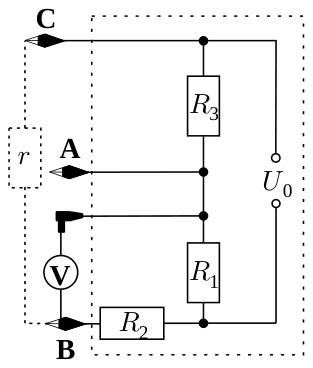

    3. Снимите зависимость напряжения между точками \(A\) и \(B\) от значения сопротивления \(r\) ветви \(BC\) (см. рис.) и постройте её график.

      Рисунок
    4. Найдите сопротивления резисторов \(R_1\), \(R_2\), \(R_3\) и напряжение \(U_0\) идеального источника, находящегося в «сером ящике». Оцените погрешности полученных результатов.

    Примечание. Погрешности сопротивлений выданных резисторов составляют \(2\%\) от номиналов; упрощённо погрешность мультиметра можно считать равной трём единицам последнего разряда.

    Оборудование: мультиметр с одним проводом (режим амперметра отключён); «серый ящик» с проводом для подключения к мультиметру (штекер) и тремя выводами, обозначенными 1, 2, 3; набор из трёх резисторов \(1{,}0\) кОм, \(2{,}0\) кОм, \(4{,}7\) кОм; миллиметровая бумага.

    ▶Показать разборСкрыть разбор
    Подсказка

    Вывод, при подключении к которому вольтметр показывает ноль, соответствует точке \(A\). Зависимость \(U_{AB}(r)\) — гипербола; её можно использовать для определения \(R_1\), \(R_2\), \(R_3\).

    Ответ

    2) вывод \(1 - C\), \(2 - A\), \(3 - B\); 4) \(U_0 \approx 1{,}64\) В;  \(R_1 \approx 2{,}37\) кОм;  \(R_2 \approx 1{,}08\) кОм;  \(R_3 \approx 3{,}56\) кОм.

    Решение

    Подключаем щуп вольтметра к выводам «серого ящика»; вывод, при подключении к которому вольтметр показывает \(0\), соответствует точке \(A\). Замыкая \(A\) с одним из двух других выводов и подключая вольтметр к третьему, получаем два значения напряжения. При подключении к \(B\) вольтметр показывает практически \(U_0\) (\(AC\) закорочен), при подключении к \(C\) — меньшее. Так определяются выводы \(1 - C\), \(2 - A\), \(3 - B\) и \(U_0 = 1{,}636\) В.

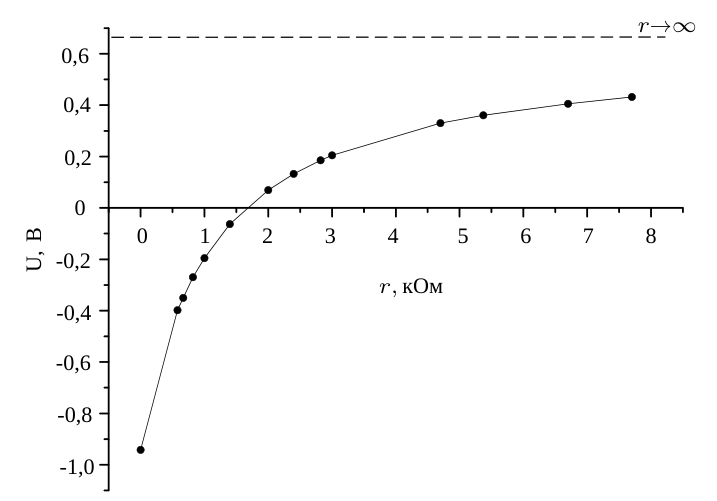

    Зависимость напряжения от сопротивления \(r\) ветви \(BC\) теоретически \[U_{AB}(r) = \pm U_0\,\frac{R_2R_3 - R_1 r}{(R_1 + R_3)(R_2 + r)}\] (гипербола); полученная в эксперименте зависимость приведена на рисунке.

    Рисунок

    Отношение сопротивлений находим из напряжений \(U_B = 0{,}982\) В и \(U_C = 0{,}651\) В: \(\alpha = \dfrac{R_3}{R_1} = \dfrac{U_C}{U_B} = 1{,}51\). Сопротивление вольтметра заведомо велико по сравнению с сопротивлениями резисторов (разность \(U_B + U_C\) и \(U_0\) составляет \(3\) мВ, что в пределах погрешности).

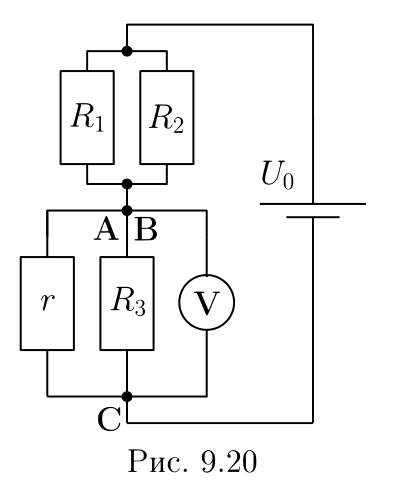

    Быстрый вариант. Вольтметр подключаем к \(B\) и \(C\) параллельно \(r\): \(R_2 = r\dfrac{U_0 - U_{BC}}{U_{BC}} \approx 1{,}08\) кОм (усреднением по нескольким \(r\)). Вольтметр между \(V\) и \(B\) даёт \(U_1\), а при подключении известного \(r\) между \(A\) и \(C\) — \(U_2\); тогда \(R_3 = r\,U_0\,\dfrac{U_2}{U_1 - U_2}\cdot\dfrac{1}{U_0 - U_2} \approx 3{,}56\) кОм и \(R_1 = R_3/\alpha \approx 2{,}37\) кОм после усреднения по нескольким \(r\).

    Честный вариант даёт \(R_3 = 3{,}58\) кОм, \(R_2 = 1{,}09\) кОм, \(R_1 = 2{,}39\) кОм. Погрешность \(\Delta U_0 = 3\) мВ.

    Рисунок
