Сопротивление цепи из пяти резисторов

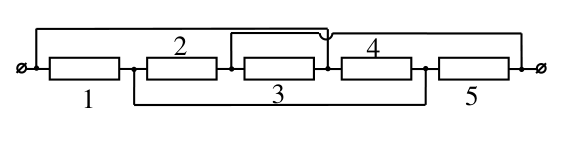

4/10Найдите сопротивление электрической цепи, изображённой на рисунке. Сопротивление резисторов таковы: \(r_1 = r_2 = r_4 = r_5 = r\), \(r_3 = 2r\). Сопротивление соединительных проводов мало.
▶Показать разборСкрыть разбор
ПодсказкаСоединительные провода почти не имеют сопротивления, поэтому их можно «переставлять» по узлам. Какие резисторы при этом окажутся соединёнными параллельно?
Ответ\(r_{\text{общ}} = \dfrac{2r}{3}\).

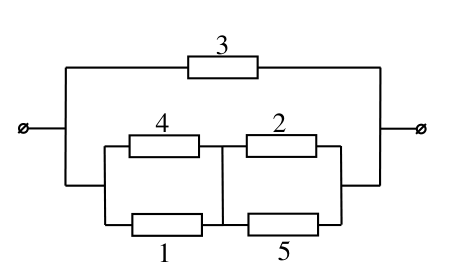

РешениеС помощью деформации проводов данную электрическую цепь можно преобразовать к цепи, показанной на рисунке, т.е. свести к цепи, содержащей только последовательно и параллельно соединённые элементы. Очевидно, общее сопротивление нижнего участка равно \(r\), верхнего (по условию) — \(2r\). Поэтому общее сопротивление данной цепи равно \[r_{\text{общ}} = \frac{2r}{3}.\]
