Мостовая ферма

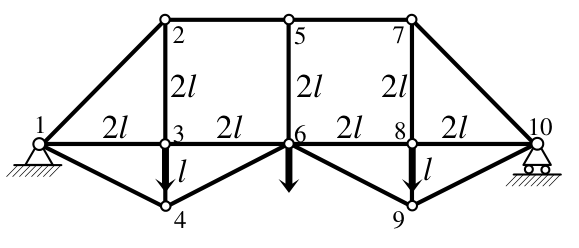

6/10Для замены опасных деформаций изгиба деформациями растяжения-сжатия и облегчения веса большепролётных конструкций пролёты мостов часто делают из относительно лёгких металлических стержней, соединённых системой шарниров. Такая конструкция называется строительной фермой (от латинского firmus — прочный). Имеется мостовая ферма пешеходного моста, слева опирающаяся на неподвижный шарнир, справа — на шарнирно-подвижную опору. В узлах 3, 4, 8 к ферме приложены сосредоточенные силы \(F_1 = F_2 = F_3 = 20\ \text{кН}\). Найти силы натяжения стержней 6-9 и 7-10. Весом самой фермы пренебречь. Геометрические параметры фермы даны на рисунке, \(l = 1\ \text{м}\).

▶Показать разборСкрыть разбор
ПодсказкаСначала найдите реакции опор из условий равновесия всей фермы и симметрии. Затем мысленно рассеките ферму по трём стержням и запишите равновесие одной из частей, используя уравнения моментов относительно удобных точек.
ОтветСтержень 6-9 сжат, сила натяжения \(|F_{6\text{-}9}| = \dfrac{\sqrt{5}}{2}F \approx 22{,}3\ \text{кН}\).
РешениеИз-за симметрии задачи силы реакции в опорах 1 и 10 равны \(N_{1,10} = 3F/2\) каждая. Найдём силу натяжения стержня 6-9. Для этого мысленно «рассечём» ферму по стержням 5-7, 6-8 и 6-9. В этом сечении действуют силы натяжения \(F_{5\text{-}7}\), \(F_{6\text{-}8}\) и \(F_{6\text{-}9}\) (если в результате вычислений какая-то из сил получится отрицательной, это будет означать направление, противоположное показанному на рисунке).

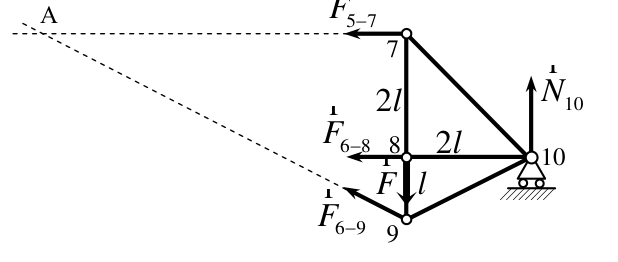

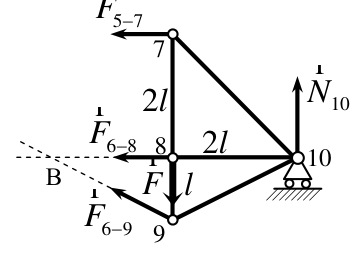

Запишем условие равновесия части фермы 7-8-9-10. Геометрически очевидно, что расстояние от точки A до узла 7 равно \(6l\). Поэтому уравнение моментов относительно точки A даёт \[F_{6\text{-}8}\cdot 2l + F\cdot 6l - N_{10}\cdot 8l = 0 \quad\Rightarrow\quad F_{6\text{-}8} = 3F.\] Сила \(F_{6\text{-}8}\) оказалась положительной, значит, её направление выбрано верно, и стержень 6-8 растянут. Аналогичное уравнение относительно точки B даёт \[F_{5\text{-}7}\cdot 2l - F\cdot 2l + N_{10}\cdot 4l = 0 \quad\Rightarrow\quad F_{5\text{-}7} = -2F.\]

Сила \(F_{5\text{-}7}\) оказалась отрицательной, значит, она направлена противоположно рисунку: стержень 5-7 сжат. Теперь из условия равенства нулю проекций сил на горизонтальное направление получаем \[F_{6\text{-}9} = -\frac{\sqrt{5}\,F}{2}.\] Таким образом, стержень 6-9 сжат, его сила натяжения равна \[|F_{6\text{-}9}| = \frac{\sqrt{5}\,F}{2} = 22{,}3\ \text{кН}.\] Очевидно, такая же сила натяжения у симметричного стержня 4-6.
Силу натяжения стержня 1-2 можно найти из условия равновесия шарнира 4 (проекция сил на горизонтальное направление): сила в стержне 1-4 такая же, как в стержне 4-6, и стержень 1-4 сжат. Из условия равновесия шарнира 1 (проекция сил на вертикальное направление) находим, что стержень 1-2 сжат и \[|F_{1\text{-}2}| = 2\sqrt{2}\,F = 56{,}6\ \text{кН}.\]
