Пожарные насосы с воздушной камерой

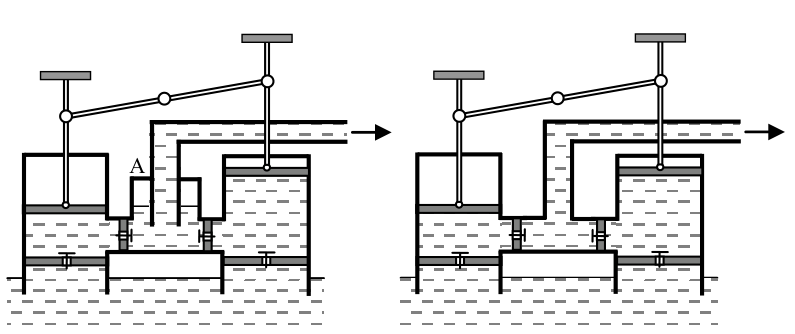

Что происходит с давлением в каждой из камер, когда один поршень движется вниз, а другой вверх? Что будет, если поршни проходят «мёртвую точку»?

При движении левого поршня вниз, а правого вверх увеличивается давление в левой камере насоса и уменьшается в правой. Поэтому нижний левый клапан закрывается, левый боковой — открывается, пропуская воду из левой камеры в центральную. В это же время правый боковой поршень закрывается, не пропуская воду из центральной камеры в правую. Правый нижний поршень в это время открывается, и благодаря уменьшению давления в правой камере вода засасывается из водоёма в правую камеру. Затем процесс повторяется.

Разница между насосами заключается в следующем. Правый насос даёт напор воды только при движении поршней. Около «мёртвой точки» их движения поршни не давят на воду, вода не течёт. Т.е. правый насос работает прерывисто. В левом насосе за счёт сжатия воздуха в камере А создано повышенное давление. В результате левый насос обеспечивает непрерывное откачивание воды даже около точек «мёртвого хода» поршней.
