Магнитный поезд

Решение

A1. Второе уравнение Ньютона в проекции на ось, направленную вдоль желоба:

\[ma = mg\operatorname{sin}\alpha -\mu mg ~{cos}\alpha -kv \qquad(1)\]Когда \(v \to v_{уст}\), \(a \to 0\). Следовательно:

\[v_{уст} =\frac{mg}{k}(\operatorname{sin}\alpha-\mu \operatorname{cos}\alpha)\qquad(2)\]Проверим, что движение магнита можно считать равномерным. Запускаем магнит с несколько различных расстояний \(s\) от основания желоба и измеряем соответствующие времена спуска. Для каждого расстояния делаем по три измерения времени, которых усредняем.

График зависимости \(s\) от \(t\) дан внизу.

Экспериментальные точки лежат на прямой линии, практически проходящей через начало координат. Это означает, что в пределах точности измерения времени магнит движется равномерно с установившейся скоростью:

\[v_{уст} =13.5~см/с\]Для того, чтобы найти коэффициент трения \(\mu\) и коэффициент магнитного сопротивления \(k(1)\) для одного магнита снимем зависимость установившейся скорости \(v_{уст}\) от угла наклона желоба. Измеряем время движения несколько раз и усредняем.

Из уравнения \((2)\) следует, что если:

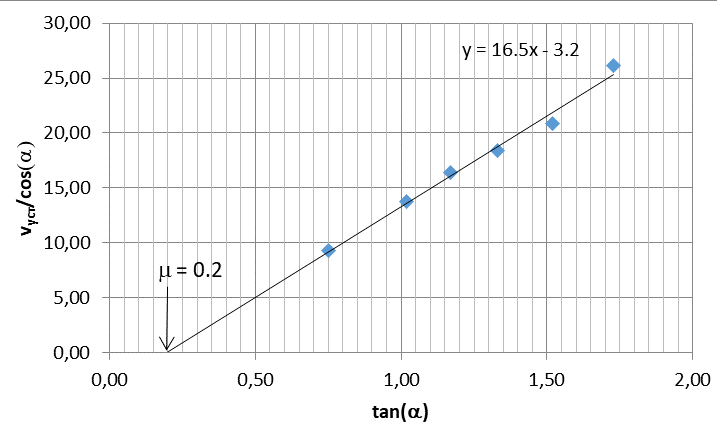

\[x = \operatorname{tg}\alpha,\quad y = {v_г}/{\operatorname{cos}\alpha},\]то переменные \(x\) и \(y\) связанны линейной зависимостью:\[y =\frac{mg}{k}(x-\mu)\]Следовательно, график зависимости \(y\) от \(x\) пересекает абсциссу в точке \(x_0=\mu\), a наклон графика связан с коэффициентом магнитного сопротивления:

\[\frac{\mathrm dy}{\mathrm dx}=\frac{mg}{k}\]Физический смысл наклона – это установившаяся скорость \(v_{уст} (90^\circ)\), соответствующая скольжению по почти вертикальной плоскости.

Из точки пересечения графика с осью \(x\) находим:

Ответ:

\[\mu=0.2\]

а из наклона графика:\[{mg}/{k}=16.5~см/с=0.165 ~м/с\]Отсюда вычисляем:\[k=5.6\cdot 10^{-3} ~кг⋅\frac{9.81 ~м/с^2 }{0.165 ~м/с}=0.33 ~кг/с\]В таблице даны времена съезжания и соответствующие установившиеся скорости для магнитного поезда в зависимости от числа магнитов для заданного угла наклона \(\alpha=36^\circ\) и для заданного расстояния \(s = 60~ см\). Коэффициент сопротивления рассчитывается по формуле:

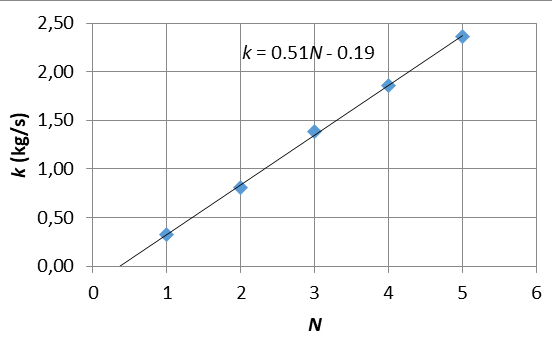

\[k(N)=\frac{Nmg}{v_{уст}} (\operatorname{sin}⁡\alpha - \mu\operatorname{cos} \alpha)\qquad(3)\]где \(Nm\) – полная масса поезда, \(\mu = 0.2\), \(\sin\alpha=0.6\), \(\cos⁡\alpha=0.8\). Экспериментальные результаты показаны тоже на графике.

Ответ:

Как видно из линии линейной регресии, добавление нового магнита к поезду ведет к увеличению коэффициента магнитного сопротивления на \(0.51~кг/с\), что больше коэффициента сопротивления одиночного магнита – \(0.33~ кг/с\). Следовательно коэффициент магнитного сопротивления поезда больше суммы коэффициентов сопротивления отдельных магнитов. Этот результат можно объяснить тем, что при чередующихся противоположных полюсов магнитов, их магнитные поля взаимно усиливаются. Магнитная сила, однако, пропорциональна \(B^2\) (ток \(\sim Bv\), сила \(\sim IB \sim B^2v\)). Следовательно, магнитная сила, действующая на поезд больше суммы магнитных сил, которые действовали бы на одиночные магниты (эффект аналогичен увеличению интенсивности волны при конструктивной интерференции волн).

Источник: pho.rs/p/3920.
