Сопротивление между точками схемы

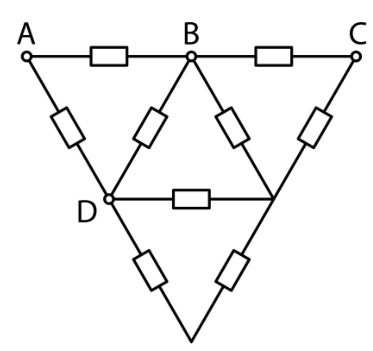

5/10Чему равно сопротивление между точками \(A\) и \(C\), если сопротивление между точками \(B\) и \(D\) равно \(2\) Ом? Все резисторы одинаковые. Ответ выразите в Ом, округлив до десятых.
▶Показать разборСкрыть разбор
ПодсказкаНайдите точки схемы с одинаковым потенциалом (их можно соединить или разъединить без изменения токов) и упростите схему по правилам последовательного и параллельного соединения.
Ответ\(5\) Ом.
