Цепь с вольтметром и амперметром

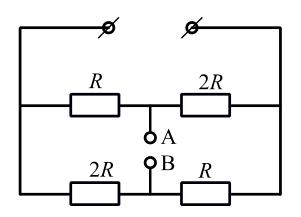

5/10Электрическая цепь состоит из идеального источника постоянного напряжения и четырёх резисторов (см. рис.). Если к клеммам A и B подключить идеальный вольтметр, то он покажет напряжение \(U=4\) В. Если вольтметр заменить идеальным амперметром, он покажет силу тока \(I=30\) мА.
Найдите напряжение \(U_0\) источника.
Какая мощность \(P\) будет рассеиваться в цепи при подключенном вольтметре?
▶Показать разборСкрыть разбор
ПодсказкаПри подключении идеального вольтметра между A и B ток через его ветвь не течёт, а при подключении амперметра узлы A и B соединяются накоротко. Составьте эквивалентные схемы для обоих случаев.
