Три лампочки: последовательно или параллельно

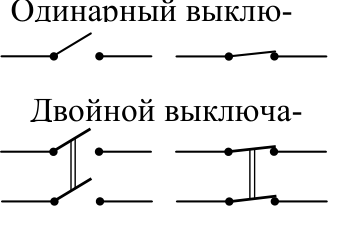

3/10Имеется три лампочки, источник тока, провода, выключатели. Предложите простейшую электрическую цепь, в которой соединение этих трех лампочек с источником можно было бы менять с последовательного на параллельное с помощью только одного выключателя, в качестве которого разрешается использовать либо одинарный, либо двойной выключатель (см. рисунок; одинарный выключатель замыкает или размыкает один провод, двойной — одновременно два провода).
▶Показать разборСкрыть разбор
ОтветТри лампочки подключают параллельно, а двойным выключателем размыкают два провода так, что цепь сводится к последовательному соединению ламп (схемы на рисунке решения).

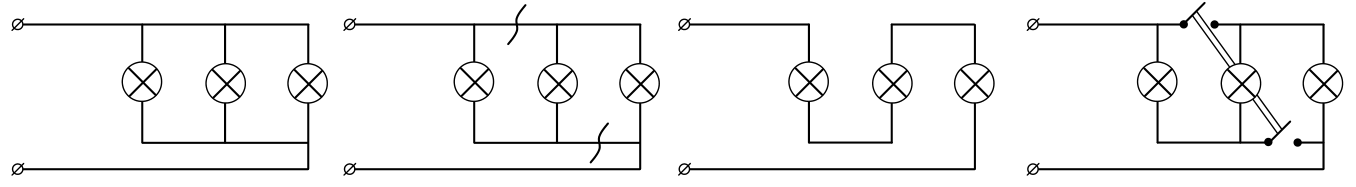

РешениеОсновная идея такой электрической цепи может заключаться в следующем. Пусть мы соединяем три лампочки с источником так, как это показано на левом рисунке.
Но если сделать разрывы проводов так, как показано на среднем левом рисунке, то цепь сведется к цепи, показанной на среднем правом рисунке — а это последовательное соединение ламп. Ясно, что такой разрыв двух проводов одновременно можно сделать с помощью двойного выключателя (правый рисунок), причем несмотря на то, что на рисунке два выключателя двойного переключателя находятся далеко друг от друга, с помощью деформации проводов технически осуществить такое соединение возможно.
