Линза и крест

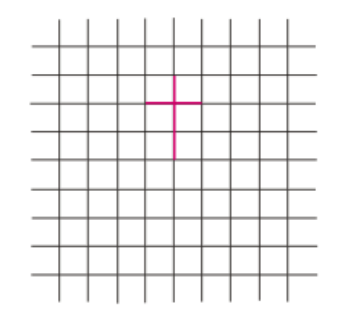

6/10Говорят, что в архиве Снеллиуса нашли оптическую схему, на которой были линза, предмет и его изображение. От времени чернила высохли, и остался только предмет на масштабной сетке (рис.). Из текста следует, что предмет и изображение были одинаковых размеров и формы, а главная оптическая ось была параллельна некоторым линиям масштабной сетки. Восстановите оптическую схему (изображение, линзу, фокусы).
▶Показать разборСкрыть разбор
ПодсказкаПодумайте, при каком увеличении изображение совпадает с предметом по размерам, и как при этом отображаются отрезки, параллельные главной оптической оси: продольный отрезок сохраняет длину, только если его концы сопряжены друг с другом.
