Амперметры в цепи из резисторов

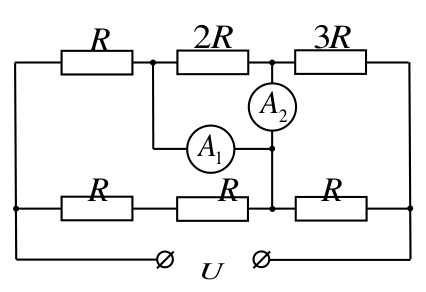

5/10В цепи, схема которой представлена на рисунке, сопротивление \(R = 1\) кОм, амперметры сопротивлений не имеют, напряжение на зажимах источника \(U = 220\) В. Значения всех сопротивлений приведены на схеме. Найти показания амперметров. Сопротивлением подводящих проводов пренебречь.

▶Показать разборСкрыть разбор
ПодсказкаИдеальные амперметры соединяют точки в один узел. Найдите, какое напряжение на резисторе \(2R\) и можно ли его выбросить, затем эквивалентные сопротивления двух частей цепи.
Ответ\(I_{A_1} \approx 0{,}104\) А, \(I_{A_2} \approx 0{,}039\) А.
РешениеПоскольку напряжение на сопротивлении \(2R\) в верхнем колене цепи равно нулю, это сопротивление можно выбросить. Оставшаяся цепь состоит из двух участков: первый — из параллельно соединённых \(R\) и двух последовательных \(R\), его сопротивление \(R_1 = \dfrac{2}{3}R\); второй — из параллельно соединённых \(3R\) и \(R\), его сопротивление \(R_2 = \dfrac{3}{4}R\).
Напряжения на этих участках относятся как их сопротивления: \(U_1 : U_2 = R_1 : R_2 = 8 : 9\), а \(U_1 + U_2 = U\). Поэтому \(U_1 = \dfrac{8}{17}U\), \(U_2 = \dfrac{9}{17}U\).
Токи через амперметры: \[I_{A_1} = \frac{U_1}{R} = \frac{8U}{17R} \approx 0{,}104~\text{А}, \qquad I_{A_2} = \frac{U_2}{3R} = \frac{3U}{17R} \approx 0{,}039~\text{А}.\]
