Линза и плоское зеркало

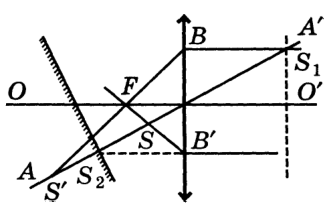

Источник света и оба его изображения будут лежать на побочной оптической оси \(AA'\) линзы, перпендикулярной плоскости зеркала (см. рис. 166). Точка пересечения этой оси с пунктирной линией является одним из изображений \(S_1\). Найдем положение источника, от которого получено это изображение. Проведем прямую \(S_1B\), параллельную главной оптической оси \(OO'\), а затем прямую \(BF\). Точка \(S'\) пересечения этой прямой с прямой \(AA'\) является мнимым изображением источника \(S\), который дает в зеркале изображение \(S'\). Для нахождения второго изображения проведем прямую \(FB'\) через фокус линзы и источник \(S\), а затем через точку \(B'\) — прямую параллельно главной оптической оси. Ее пересечение с прямой \(AA'\) — точка \(S_2\) — является вторым мнимым изображением.
