Бесконечная цепочка резисторов

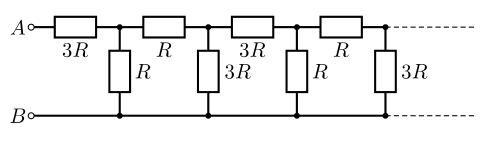

Бесконечная цепочка из одинаковых звеньев состоит из резисторов сопротивлениями \(3R\) и \(R\), соединённых, как показано на рисунке. Найти её сопротивление \(R_{AB}\) между входными контактами \(A\) и \(B\).
▶ПодсказкаСкрыть: подсказка
ПодсказкаОтбросив первое звено, остальная цепочка имеет то же сопротивление: составьте уравнение для \(R_{AB}\).
▶ОтветСкрыть: ответ
Ответ\(R_{AB} = \left(1{,}3 + \sqrt{5{,}89}\right)R \approx 3{,}73R\).
