Неидеальные вольтметры

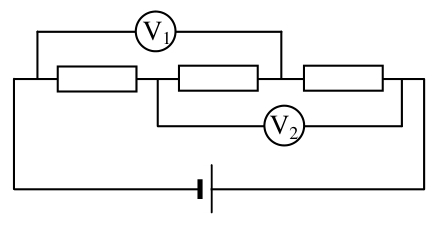

Сравните, каким было бы напряжение на идеальных вольтметрах, и выясните, течёт ли ток через среднее сопротивление. Затем найдите сопротивление вольтметра через сопротивление резисторов.

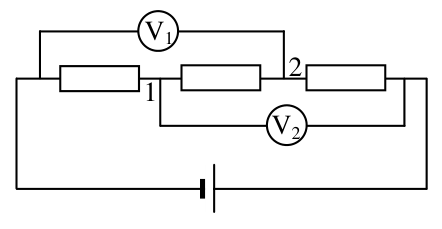

Очевидно, вольтметры неидеальные, поскольку в случае идеальности они должны были бы показывать \(2/3\) от напряжения источника, а они показывают половину. Кроме того, из данных условия очевидно, что ток через центральное сопротивление не течёт. Действительно, поскольку вольтметры \(V_1\) и \(V_2\) показывают половину напряжения источника, то потенциалы точек 2 и 3 одинаковы. Поэтому ток через центральное сопротивление не течёт, его можно выбросить, а падения напряжения на резисторах и вольтметрах одинаковы. Поэтому сопротивление вольтметра равно сопротивлению резисторов.

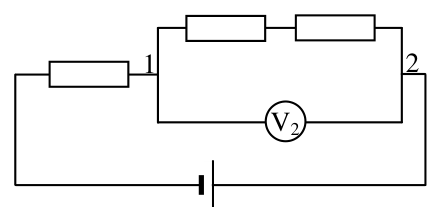

При выбрасывании одного вольтметра цепь принимает следующий вид (см. рисунок), причём сопротивление участка 1–2 равно \(\dfrac{2R}{3}\), поскольку сопротивление вольтметра равно сопротивлению резисторов. Поэтому напряжение на участке 1–2 составляет \(2/5\) от напряжения источника и, следовательно, \[V_2 = \frac{2}{5}\,\varepsilon = 2{,}4~\text{В}.\]
