Схема чёрного ящика из трёх элементов

  1. Схема чёрного ящика из трёх элементов

    ВсОШ 1992/2001, 11 кл.
    7/10

    Определите электрическую схему цепи «чёрного ящика», состоящую из трёх элементов. Найдите параметры этих элементов.

    Оборудование: «чёрный ящик», миллиамперметр переменного тока (50 мА), звуковой генератор, осциллограф, соединительные провода, миллиметровая бумага.

    ▶Показать разборСкрыть разбор
    Ответ

    Участок \(AB\) — конденсатор, \(BN\) — катушка индуктивности, \(ND\) — резистор (рис. 125); \(R = 51\) Ом, \(C = 1\) мкФ, \(L = 0{,}011\) Гн, активное сопротивление катушки \(R_L = 11\) Ом.

    Решение

    Определяем зависимость силы тока от частоты при постоянном напряжении для различных пар выводов (рис. 119–124). По виду этих зависимостей устанавливаем, что участок \(AB\) представляет собой ёмкостное сопротивление \(X_C\) (конденсатор), \(BN\) — индуктивное сопротивление \(X_L\) (катушка индуктивности), \(ND\) — активное сопротивление \(R\) (резистор). Схема представлена на рис. 125.

    Рисунок

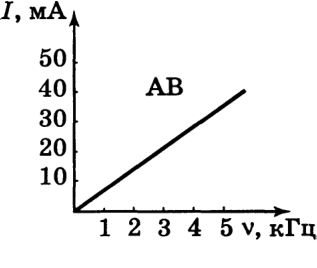

    Рис. 119

    Рисунок

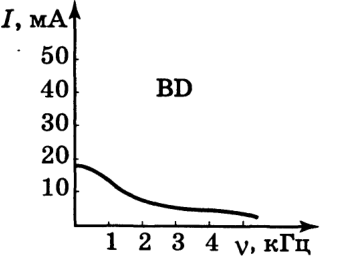

    Рис. 120

    Рисунок

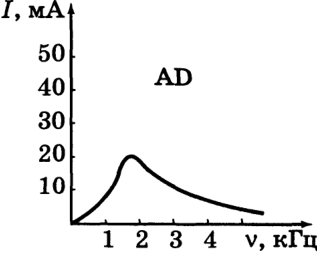

    Рис. 121

    Рисунок

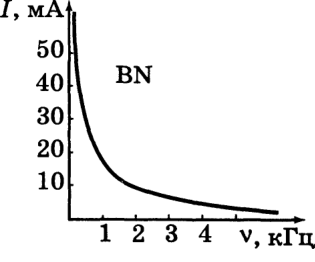

    Рис. 122

    Рисунок

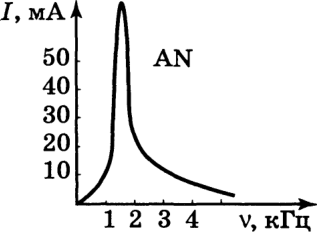

    Рис. 123

    Рисунок

    Рис. 124

    Рисунок

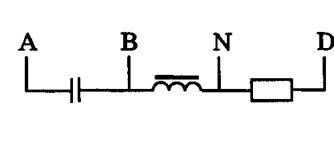

    Рис. 125

    Примечание. Вместо зависимости \(I = f(\nu)\) при \(U = \text{const}\) можно построить зависимость \(U = g(\nu)\) при \(I = \text{const}\) или \(Z = U/I = F(\nu)\).

    Определяем активное сопротивление.

    Соберём схему, показанную на рис. 126. По масштабной сетке экрана осциллографа измеряем амплитуду напряжения на резисторе при любой частоте генератора.

    Рисунок

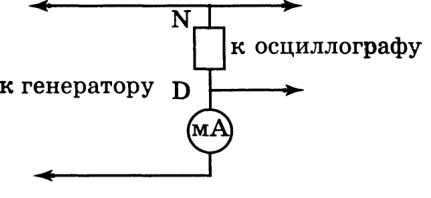

    Рис. 126

    Измерения: \(U_a = 2\) В, \(I = 0{,}028\) А, \(R = \dfrac{U_a}{I\sqrt{2}} = 51\) Ом.

    Определяем ёмкость конденсатора.

    Согласно схеме на рис. 126 вместо участка \(ND\) включаем участок \(AB\). Устанавливаем частоту звукового генератора, например, 1000 Гц.

    Измерения: \(U_a = 2{,}2\) В, \(I = 0{,}01\) А, \(\nu = 1000\) Гц, \[X_C = \dfrac{U_a}{I\sqrt{2}},\quad X_C = \dfrac{1}{2\pi\nu C},\quad C = \dfrac{I\sqrt{2}}{2\pi\nu U_a} = 1~\text{мкФ}.\] Определяем индуктивность катушки.

    Согласно схеме на рис. 126 вместо участка \(ND\) включаем участок \(BN\). Устанавливаем частоту звукового генератора максимальной из указанного диапазона, чтобы уменьшить влияние активного сопротивления катушки.

    Измерения: \(U_a = 4{,}8\) В, \(I = 0{,}01\) А, \(\nu = 5000\) Гц, \(X_L = \dfrac{U_a}{I\sqrt{2}}\), \[X_L = 2\pi\nu L,\quad L = \dfrac{U_a}{2\pi\nu I\sqrt{2}} = 0{,}011~\text{Гн}.\] Определяем активное сопротивление катушки.

    Устанавливаем частоту звукового генератора минимальной из указанного диапазона, чтобы уменьшить влияние реактивного сопротивления катушки. Имеем:

    \(X_L = 2\pi\nu L = 350\) Ом при \(\nu = 5000\) Гц, \(X_L = 2\pi\nu L = 3{,}5\) Ом при \(\nu = 50\) Гц.

    На частоте \(\nu = 50\) Гц, \(Z = \dfrac{U_a}{I\sqrt{2}} = 11{,}3\) Ом.

    С учётом реактивного сопротивления: \(R_L = \sqrt{Z^2 - X_L^2} = 11\) Ом.
