Лазер и лазерный диск

Определим \(\lambda\).

Прокатив иглу по ластику, вычислим диаметр \(d\) иглы: \(d = S/\pi N\), где \(S\) — длина пути иглы, \(N\) — число её оборотов. Сложив две иглы вплотную друг к другу, проколем в фольге два одинаковых отверстия диаметром в несколько раз меньше диаметра иглы (для этого фольгу надо положить на стекло). Расстояние между центрами отверстий равно диаметру иглы.

Закрепим с помощью пластилина на одном бруске горизонтально лазер, а на другом бруске вертикально квадратик фольги и осветим отверстия.

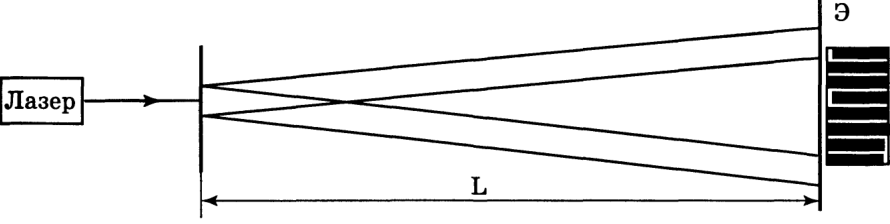

Рис. 129

В центре картины, в области наложения центральных дифракционных максимумов при дифракции на круглых отверстиях, будем наблюдать систему равноотстоящих интерференционных полос (как в опыте Юнга). Измерив ширину нескольких полос (рис. 129), найдём ширину одной и по ней вычислим длину волны излучения лазера. \[\lambda \approx \dfrac{d\Delta x}{L}.\] Определим период отражательной решётки.

Закрепим с помощью пластилина на бруске вертикально часть сектора лазерного диска.

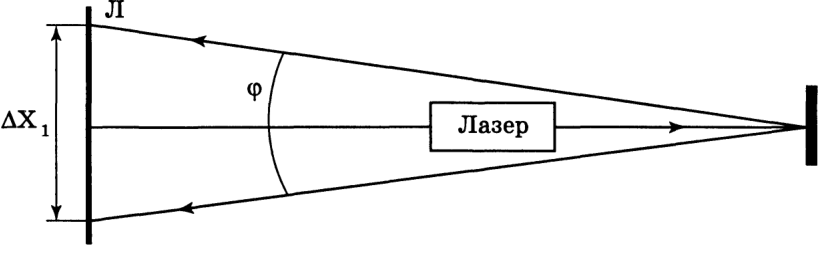

Рис. 130

Направим луч лазера на лазерный диск (рис. 130). Дифрагированные лучи наблюдаем в отражённом свете на линейке Л, находящейся за лазером на расстоянии \(L_1\) от лазерного диска. Период решётки \[b = \dfrac{\lambda}{\sin\varphi} \simeq \dfrac{\lambda}{\varphi} \simeq \dfrac{\lambda L_1}{\Delta x_1}.\]
