Концентрация раствора соли

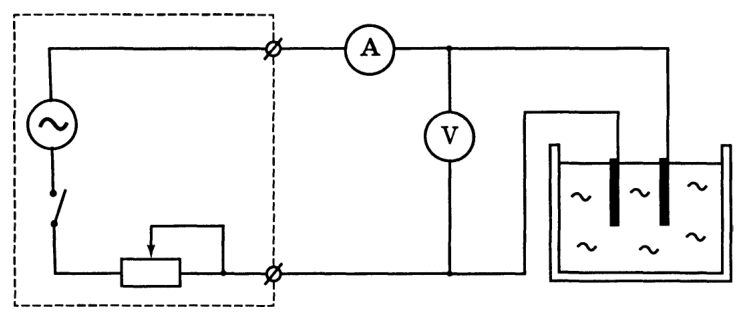

Соберём электрическую цепь (рис. 26) для того, чтобы снять вольт-амперную характеристику раствора поваренной соли.

Нальём в банку фиксированное количество пресной воды. Растворим в ней один навесок соли. Снимем вольт-амперную характеристику (далее ВАХ) получившегося раствора.

Добавим в раствор другой навесок и вновь снимем ВАХ. Будем повторять эту процедуру до тех пор, пока не закончатся все навески соли.

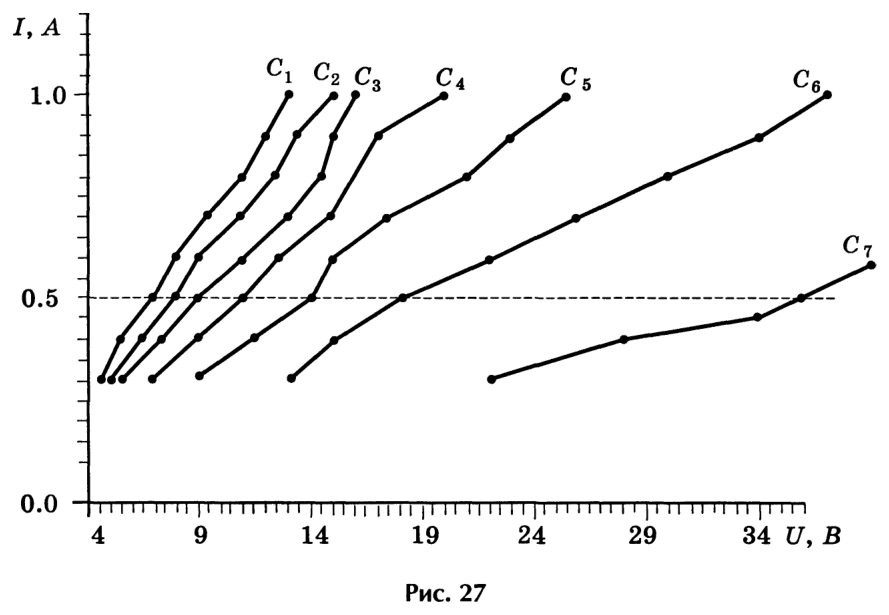

На рис. 27 приведено семейство ВАХ для растворов с разными концентрациями \(C\) соли.

Снимать все ВАХ следует при одной и той же геометрии контакта электродов и электролита.

Выберем на графике (рис. 27) такое значение силы тока \(I_0\), при котором линия \(I_0 = \text{const}\) пересекла бы все характеристики. В нашем случае в качестве \(I_0\) удобно взять силу тока в 0,5 А.

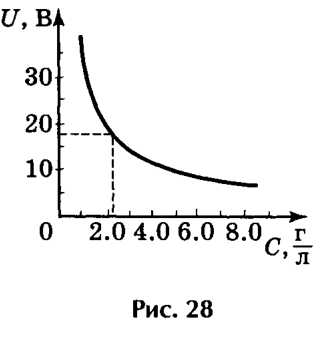

Из графиков на рис. 27 определим соответствие напряжения на электродах концентрации раствора (при силе тока \(I_0\)). Полученные результаты приведены на рис. 28.

Теперь нальём в банку такой же объём раствора неизвестной концентрации, как в опытах с известными концентрациями. Измерим напряжение на электродах при силе тока, равной \(I_0\). По графику зависимости напряжения между электродами от концентрации соли (рис. 28) определим концентрацию неизвестного раствора.
