Индукция поля магнита

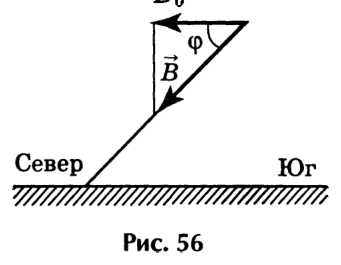

Из рис. 56 видно, что горизонтальная проекция индукции магнитного поля Земли \[B_0 = B\cos\varphi.\tag{1}\] Расположим компас и магнит так, чтобы ось магнита была перпендикулярна направлению «север–юг» (рис. 56), а расстояние от центра магнита до оси вращения стрелки компаса \(l = 30\) см. При этом стрелка компаса отклоняется на угол \(\alpha\). Из рис. 57 следует, что \[B_{\text{м}} = B_0\operatorname{tg}\alpha,\tag{2}\] где \(B_{\text{м}}\) — искомая индукция поля магнита. Из (2) и (1) находим \[B_{\text{м}} = B\cos\varphi\operatorname{tg}\alpha.\tag{3}\]
