Реостат-делитель

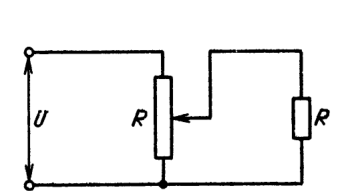

4/10Для регулирования напряжения на нагрузке собрана схема, изображённая на рис. 87. Сопротивления нагрузки и регулировочного реостата равны \(R\). Нагрузка подключена к половине реостата. Входное напряжение неизменно и равно \(U\).
Определите, как изменится напряжение на нагрузке, если её сопротивление увеличить в два раза.
